水聲探測系列陶瓷

發布人：admin　　發布時間：2018年09月27日

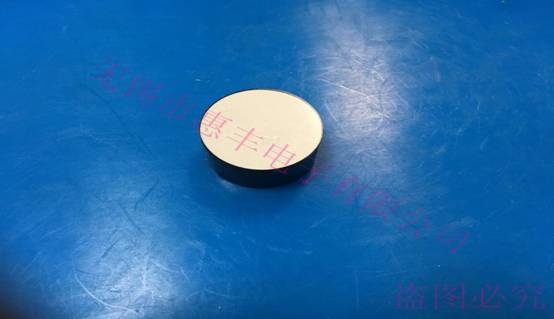

BT1,Φ27.94x200K圓片

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ27.94	-	13.20

1、應用：

屬于無鉛壓電陶瓷，符合RPHS2.0，適用于水聲探測設備。

2、主要性能參數：

2.1   厚度頻率:         Fst=200KHz±5%
2.2   諧振阻抗:     Zrt=max. 30Ω
2.3   靜態電容:     CT=660pF±12.5%
2.4   誘電損失：tanδ=max.1.0%
2.5   壓電應變常數：d33≥180P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

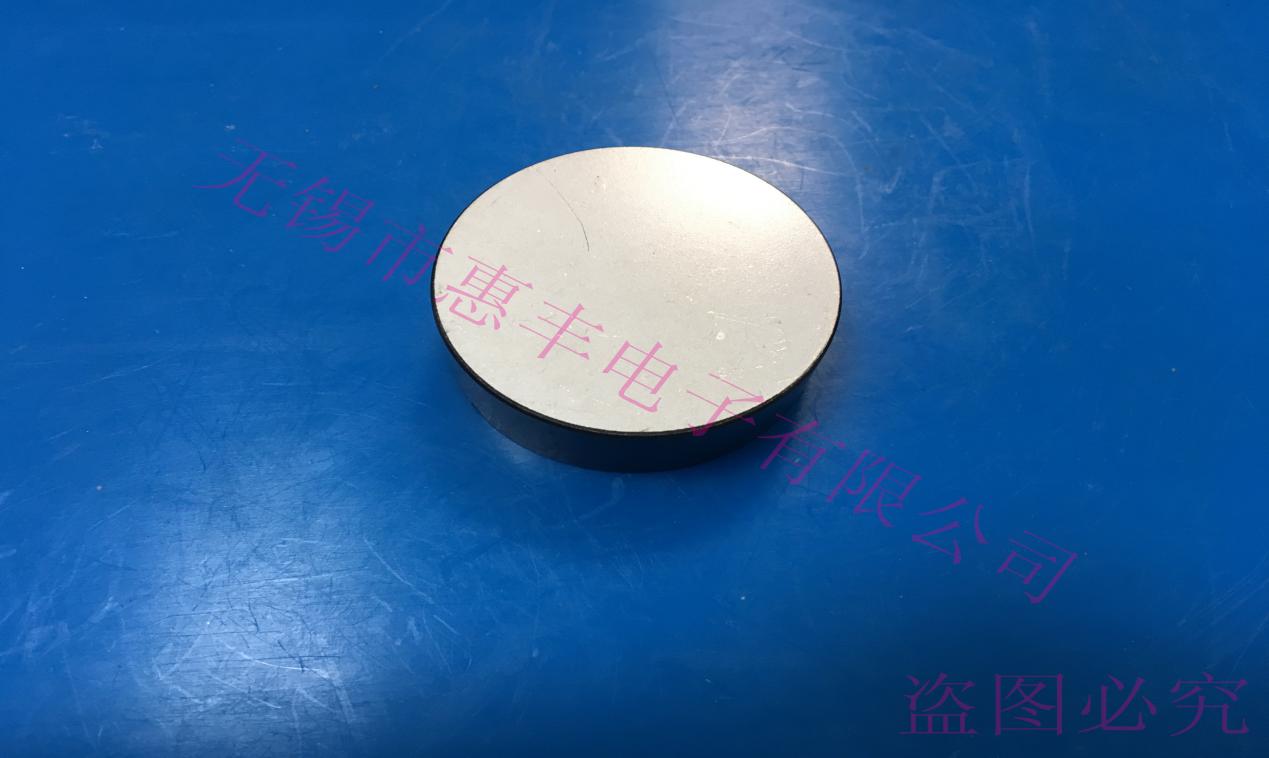

BT1,Φ36.83x200K圓片

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ36.83	-	13.50

1、應用：

屬于無鉛壓電陶瓷，符合RPHS2.0，適用于水聲探測設備。

2、主要性能參數：

2.1   厚度頻率:         Fst=200KHz±5%
2.2   諧振阻抗:     Zrt=max. 30Ω
2.3   靜態電容:     CT=1120pF±12.5%
2.4   誘電損失：tanδ=max.1.0%
2.5   壓電應變常數：d33≥180P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

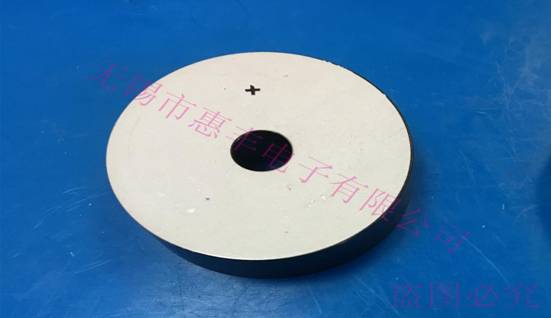

BT1,Φ50.6xΦ9.6x13.6圓片

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ50.6	Φ9.6	13.6

1、應用：

屬于無鉛壓電陶瓷，符合RPHS2.0，適用于水聲探測設備。

2、主要性能參數：

2.1   厚度頻率:         Fst=200KHz±5%
2.2   諧振阻抗:     Zrt=max. 30Ω
2.3   靜態電容:     CT=2000pF±12.5%
2.4   誘電損失：tanδ=max.1.0%
2.5   壓電應變常數：d33≥180P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

BT1,Φ50.8xΦ30.48x200K圓片

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ50.8	Φ30.48	10.90

1、應用：

屬于無鉛壓電陶瓷，符合RPHS2.0，適用于水聲探測設備。

2、主要性能參數：

2.1   厚度頻率:         Fst=200KHz±5%
2.2   諧振阻抗:     Zrt=max. 30Ω
2.3   靜態電容:     CT=1700pF±12.5%
2.4   誘電損失：tanδ=max.1.0%
2.5   壓電應變常數：d33≥180P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

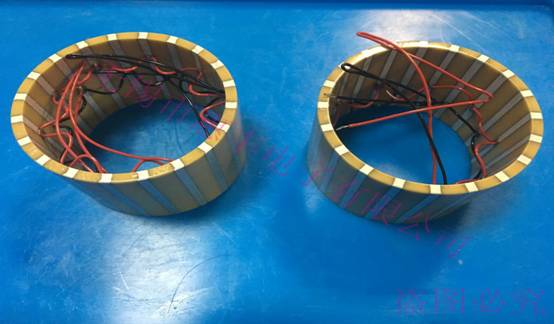

P33,Φ75.6Φ67.6x52.7圓管

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ75.6	Φ67.6	52.7

1、應用：

適用于石油探測設備。

2、主要性能參數：

2.1   頻率:         Fr=12.5KHz
2.2   靜態電容:     CT=6800pF±12.5%
2.3   誘電損失：tanδ=max.2%
2.4   機電耦合系數：Keff≥0.55
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

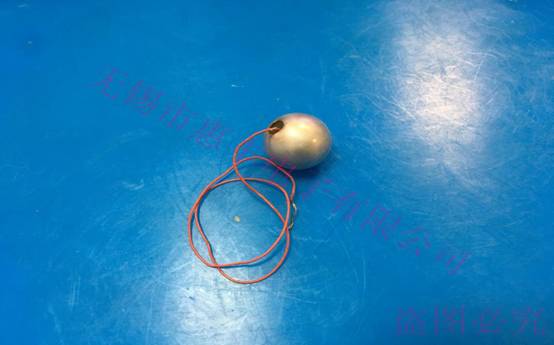

P52,SR20x1.2球殼

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ20	Φ5	1.2

1、應用：

適用于水聲探測及標準水聽器。

2、主要性能參數：

2.1   頻率:         Fpt=1.9MHz
2.2   靜態電容:     CT=21.5nF±12.5%
2.3   誘電損失：tanδ=max.2%
2.4   機電耦合系數：Keff≥0.55
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

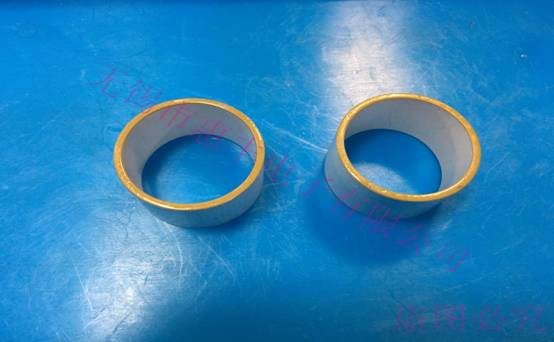

P52,Φ34Φ30x20圓管

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ34	Φ30	20

1、應用：

適用于油井探測。

2、主要性能參數：

2.1   頻率:         Fr=29KHz
2.2   靜態電容:     CT=28.9nF±12.5%
2.3   誘電損失：tanδ=max.2%
2.4   機電耦合系數：K31≥0.32
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
